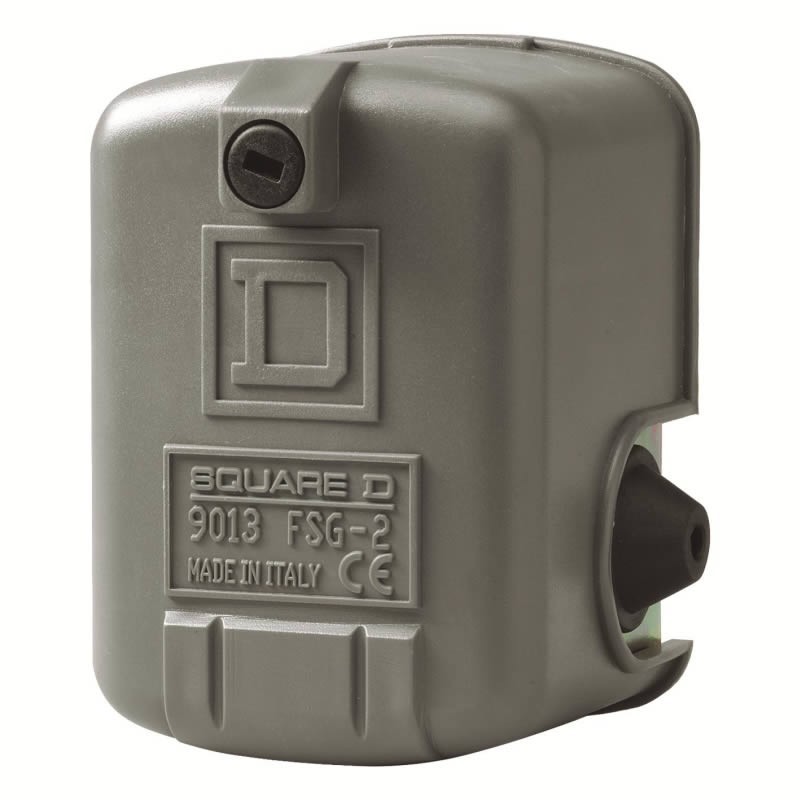

PRESSOSTATO TELEMECANIQUE FSG/2 5BAR
ILU6600000
Il pressostato elettromeccanico Telemecanique modello FSG/2 è uno dei dispositivi più diffusi e affidabili per il controllo automatico delle elettropompe negli impianti autoclave e di pressurizzazione idrica.
La dicitura comune "5 bar" fa riferimento alla sua scala di lavoro e al limite massimo di taratura utile per impianti domestici e civili standard. Ecco la scheda tecnica completa di questo modello:
Scheda Tecnica:
Tipologia: Sensore / pressostato elettromeccanico a 2 soglie (regolazione pressione di stacco e attacco)
Campo di regolazione (Pressione di stacco / soglia alta): Da 1,4 a 4,6 bar (copre perfettamente le esigenze fino a circa 4.5/5 bar di taratura massima)
Taratura standard di fabbrica: Generalmente impostato sui valori di base (es. 1,4 bar attacco / 2,8 bar stacco, modificabili tramite le viti di regolazione interne)
Differenziale: Regolabile (differenziale minimo circa 1 - 1,2 bar; differenziale massimo circa 2,1 - 2,3 bar)
Pressione massima di esercizio (consentita): Fino a 5,75 bar (pressione accidentale massima sopportabile: 8 bar; pressione di rottura: 20 bar)
Attacco Idraulico: 1/4" femmina (filettatura gas BSP)
Caratteristiche Elettriche: Interruttore bipolare NC (Normalmente Chiuso), portata contatti fino a 10 A (250 V CA), compatibile per il controllo diretto di motori monofase fino a 1,5 kW / 2 HP.
Grado di protezione: IP20 (da installare all'interno di pozzetti o locali tecnici protetti da umidità diretta o intemperie)
Fluidi compatibili: Acqua dolce o di mare (temperatura compresa tra 0°C e +70°C)
Funzione nell'Impianto
Il pressostato monitora la pressione dell'acqua all'interno del circuito dell'autoclave:
Accensione della pompa: Quando l'acqua viene aperta e la pressione scende fino al valore minimo tarato (soglia di intervento inferiore), il pressostato chiude il contatto elettrico facendo partire l'elettropompa.
Spegnimento della pompa: Quando i rubinetti si chiudono, la pompa continua a spingere acqua riempiendo il serbatoio finché non viene raggiunta la pressione massima stabilita (soglia superiore), momento in cui il pressostato apre il circuito e arresta il motore.
